PIUSI OIL CART KIT 3.5 METER-HR (FK0200020): мобільна станція роздачі олив із точним обліком та відкритою котушкою

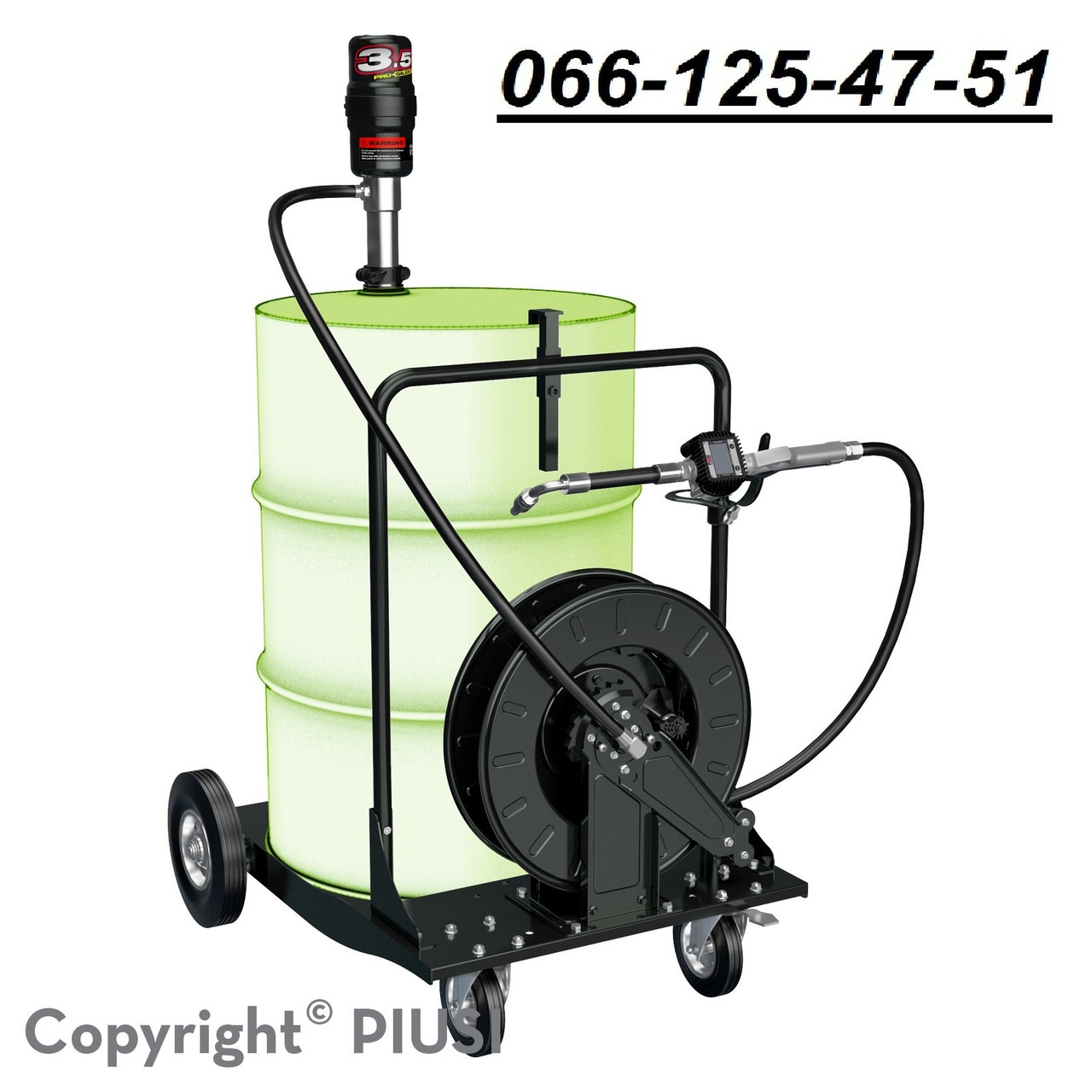

PIUSI OIL CART KIT 3.5 METER-HR (FK0200020) — це повністю укомплектований мобільний комплекс для перекачування та дозованої роздачі мастильних матеріалів середньої та підвищеної в’язкості. Рішення побудовано на пневматичному поршневому насосі серії P3.5:1, оснащене лічильником-пістолетом Easy K400 і відкритою пружинною котушкою з 10-метровим масляним шлангом. Увесь вузол змонтовано на міцному чотириколісному візку під стандартні бочки 180–200 кг. Така конфігурація забезпечує швидкість обслуговування, чистоту робочої зони та прозорий облік відпущеного об’єму — безпосередньо у точці наливу.

Для кого створено FK0200020

• СТО та дилерські сервіси. Оперативна заміна моторних і трансмісійних олив із фіксацією витрати на кожному посту.

• Автопарки, логістика, спецтехніка. Планові ТО вантажівок, автобусів, комунальної та будівельної техніки з точним дозуванням.

• Промислові підприємства. Дозована подача гідравлічних і редукторних олив при монтажі, ремонті та обслуговуванні обладнання.

• Агросектор. Швидке обслуговування тракторів і комбайнів у ремзоні або «в полі» — коли потрібно підвезти бочку саме до техніки.

Що входить у комплект (компоновка FK0200020)

• Пневмонасос PIUSI P3.5:1 (занурювальна трубка ~940 мм). Двохходова схема забезпечує рівномірну подачу в’язких рідин.

• Лічильник-пістолет Easy K400. Цифровий облік безпосередньо на рукоятці, проста калібровка під конкретну оливу.

• З’єднувальний шланг 2 м, F/F 1/2". Маслостійкий сервісний відрізок від насоса до котушки.

• Відкрита котушка серії 60B. Пружинна змотка; встановлено масляний шланг 1/2" довжиною 10 м.

• Мобільний візок для бочок 180–200 кг. Посилена рама, надійні колеса, кріплення насоса/котушки, зручна ручка.

Позначення METER-HR означає: комплект із лічильником (METER) та відкритою котушкою (Hose Reel). Для різних задач у лінійці існують версії без лічильника або з закритою котушкою, але FK0200020 — саме «зі лічильником + відкрита котушка».

Ключові переваги

1. Точний облік у точці відпуску. Easy K400 показує реальний об’єм на дисплеї пістолета. Це зменшує перерозхід, знімає спірні моменти та спрощує внутрішню звітність.

2. Стабільна подача в’язких рідин. Пневмопривід із передатним відношенням 3.5:1 створює рівномірний потік без «ривків», що критично при заливанні у редуктори та гідросистеми.

3. Чистота й порядок на посту. Відкрита котушка швидко збирає рукав після роботи, зменшує ризик заломів і забруднення підлоги.

4. Мобільність та універсальність. Візок легко підкотити до автомобіля, верстата чи агрегата — працюєте там, де потрібно, а не там, де є розетка.

5. Готовність «з коробки». Усі вузли узгоджено за приєднаннями та пропускною спроможністю; монтаж займає мінімум часу.

6. Продуктивність без компромісів. Орієнтовна подача системи — до ≈21,5 л/хв (за коректно налаштованої пневмолінії та відповідної в’язкості).

7. Економія часу оператора. 10-метровий рукав дає комфортний радіус дії без перестановки бочки або протягування тимчасових подовжувачів.

Технічні орієнтири

• Тип приводу: пневматичний, коефіцієнт 3.5:1 (серія P3.5).

• Робочий тиск повітря: орієнтовно 3–8 бар (рекомендовано фільтр-редуктор із вологовідділювачем).

• Продуктивність: до ≈21,5 л/хв — залежить від в’язкості, температури, довжини та діаметра магістралей.

• Рідини: моторні, трансмісійні, гідравлічні та інші мастильні матеріали середньої/високої в’язкості.

• Облік: лічильник-пістолет Easy K400, типова точність за правильної калібровки — близько ±0,5 %.

• Шлангова частина:

  • сервісний відрізок 2 м, F/F 1/2";

  • котушка 60B (відкрита) зі шлангом 1/2" 10 м.

• Тара: бочки 180–200 кг.

• Різьбові приєднання: 1/2" на ключових з’єднаннях — оптимум для зазначених витрат і олив.

Примітка: наведені значення — робочі орієнтири. Фактичні параметри залежать від стану пневмомережі, в’язкості/температури продукту та конфігурації лінії.

Як працює система: шлях оливи від бочки до агрегата

1. Підключення стисненого повітря. На насос подається повітря через фільтр-редуктор. Стабільний тиск — стабільна подача.

2. Забір із бочки. Занурювальна трубка встановлюється у горловину; двохходова конструкція дає рівномірну подачу на кожному такті.

3. Подача до котушки. Олива проходить через сервісний шланг на котушку, далі — по 10-метровому рукаву до точки наливу.

4. Дозування та облік. Оператор керує пістолетом, об’єм відображається на дисплеї Easy K400. За потреби проводиться швидка калібровка під конкретний продукт і температуру.

5. Змотування рукава. Після відпуску рукав автоматично повертається на барабан — робоча зона залишається чистою та безпечною.

Економіка експлуатації та безпека

• Менше втрат і переливів. Облік у точці відпуску дисциплінує процес і зменшує «невраховані» витрати.

• Швидша підготовка робочого місця. Котушка скорочує час розкладання/збирання та захищає рукав від механічних пошкоджень.

• Охайність і культура виробництва. Рукав не лежить на підлозі, зменшуються забруднення та ризик послизнутися.

• Безпечна експлуатація. Рекомендовано ЗІЗ (рукавички), адсорбуючі килимки під бочку, піддони для збирання випадкових крапель.

Чому відкрита котушка HR — це зручно

• Швидкий візуальний контроль. Вся механіка на виду: легко помітити зношення напрямних або пошкодження рукава.

• Менша маса та простота обслуговування. Відкритий барабан легше очищати та змащувати.

• Оптимальна довжина рукава — 10 м. Дістає до сусіднього поста, але не перевантажує оператора при змотуванні.

• Гнучкість у компоновці. Відкрита котушка займає менше простору й дає зручні траєкторії виводу рукава.

Якщо приміщення надмірно запилене або є ризик стружки/бризок, можна розглянути версії із закритою котушкою; однак у більшості сервісних зон відкрита — найшвидший і найзручніший варіант.

Рекомендації з упровадження

1. Пневмомережа. Тримайте стабільні 6–8 бар на вході насоса; регулярно зливайте конденсат із фільтра-редуктора.

2. Калібрування лічильника. Після монтажу та при зміні марки/в’язкості проведіть калібрування Easy K400 за мірною ємністю. Повторюйте сезонно.

3. Маркування продуктів. Для уникнення плутанини позначайте рукав, пістолет і сам візок (колір, табличка з назвою оливи, в’язкістю, допусками).

4. Траси рукавів. Плануйте траєкторії виводу так, щоб уникати гострих кромок і мінімізувати радіуси згину.

5. Санітарія та екологія. Використовуйте піддони-лотки та абсорбенти — це дешевше за ліквідацію наслідків випадкового проливу.

Обслуговування та ресурс

• Пневмонасос. Не потребує складного сервісу; важливі чисте повітря та періодичний огляд кріплень і герметичності.

• Котушка. Час від часу очищайте напрямні ролики, змащуйте вісь згідно з регламентом; не «відпускайте» рукав у вільний удар при змотуванні — притримуйте його.

• Шланги та ущільнення. Регулярний візуальний контроль на мікротріщини/старіння; своєчасна заміна дешевша за аварійний простій.

• Лічильник-пістолет. Стежте за чистотою сітки-фільтра, виконуйте контрольні проливи для підтвердження точності.

Сумісність і розширення

• Альтернативні пістолети та витратоміри. За задачі можна встановити пістолет із попереднім набором дози, інші моделі витратомірів тощо.

• Довжина/діаметр рукава. Базові 10 м — універсальне рішення; при збільшенні довжини врахуйте додаткові гідравлічні втрати та, за потреби, перейдіть на інший діаметр.

• Захист від несанкціонованого відпуску. Для відповідальних зон додайте запірну арматуру або локальні замки на пістолет.

• Інтеграція в облік. Показання Easy K400 легко вносити в журнали ТО; при автоматизації процесів можливе доукомплектування системами обліку (обговорюється на етапі підбору).

Типові сценарії використання

1. Пост обслуговування легкових авто. Олива SAE 5W-40, порції 3–6 л, висока повторюваність. Оператор підкочує візок, відпускає заданий об’єм, змотує рукав — увесь цикл займає лічені хвилини.

2. ТО вантажівок. Великі об’єми трансмісійної оливи в обмеженому просторі. 10-метровий рукав дозволяє дістатися до вузлів без перестановки бочки.

3. Промислова ремзона. Дозована подача гідравлічної оливи у резервуар верстата; точний облік потрібен для регламентів і відомостей.

4. Агропідприємство. Сезонне обслуговування комбайнів і тракторів. Пневмопривід не потребує електромережі 220 В, а візок легко маневрує навіть у тісних приміщеннях.

Питання та відповіді (FAQ)

Яку реальну продуктивність очікувати?
Орієнтовно до ≈21,5 л/хв за стабільного тиску повітря, правильно підібраних перерізів і робочої температури оливи. На густих продуктах швидкість нижча — це нормально.

Чи потрібна електромережа 220 В?
Ні. Привід пневматичний. Потрібна лише надійна магістраль стисненого повітря з фільтрацією та регулюванням тиску.

Яка точність у Easy K400?
Типово близько ±0,5 % за правильної калібровки, відсутності кавітації та повітряних бульбашок. Рекомендуємо періодично робити контрольні проливи.

Чи підходить комплект для «дуже густих» олив?
Система розрахована на середню та підвищену в’язкість. Для екстремально густих продуктів підбирають спеціальні рішення (узгоджується окремо).

Навіщо саме відкрита котушка?
Вона легша, швидша в повсякденній роботі та простіша в сервісі. Якщо є жорсткі вимоги до захисту, розгляньте закриту модифікацію, але у більшості СТО відкритий варіант — найпрактичніший.

Чи можна збільшити довжину рукава?
Так, але кожен додатковий метр збільшує гідравлічні втрати. При великих довжинах змінюють діаметр або конфігурацію лінії.

Практичні поради експлуатації

• Не «глушіть» пістолет при максимальному тиску. Налаштовуйте тиск повітря так, щоб уникати ударних навантажень у магістралі.

• Контролюйте температуру продукту. Холодна олива густіша, тому продуктивність падає; за можливості працюйте при стабільній температурі складу.

• Притримуйте рукав під час змотування. Це подовжує ресурс направляючих і запобігає ударам по упорах.

• Регулярний огляд. Швидкий чек-лист перед зміною — стан шлангів, герметичність з’єднань, чистота фільтра сітки пістолета.

Чому варто обрати саме PIUSI OIL CART KIT 3.5 METER-HR

• Італійська інженерія та уніфікація вузлів. Насос, пістолет, котушка та візок спроєктовані працювати разом у інтенсивних режимах.

• Прозорий облік витрат. Оператор бачить фактичний об’єм у реальному часі — простіше планувати закупівлі й контролювати витрати.

• Ергономіка робочого місця. Рукав завжди «на барабані», підлога чиста, оператор менше втомлюється — швидкість обслуговування зростає.

• Готовність до масштабування. За потреби легко додати ще одну котушку, змінити пістолет на дозуючий, інтегруватися з системами обліку.

• Мобільність та незалежність від розеток. Пневмопривід і візок під бочки дозволяють організувати роздачу там, де це реально потрібно.

Резюме

PIUSI OIL CART KIT 3.5 METER-HR (FK0200020) — це професійна, мобільна й точна станція роздачі олив для сервісів і виробництв, де важливі продуктивність, чистота процесу та прозорий облік. Пневмонасос 3.5:1 стабільно працює з оливами середньої/високої в’язкості; Easy K400 гарантує точні показники; відкрита котушка з 10-метровим рукавом забезпечує комфортний радіус та порядок на робочому місці; чотириколісний візок робить систему по-справжньому мобільною. Якщо вам потрібна швидка, надійна й охайна роздача мастильних матеріалів із контролем до мілілітра — FK0200020 стане базою вашого поста вже сьогодні.
