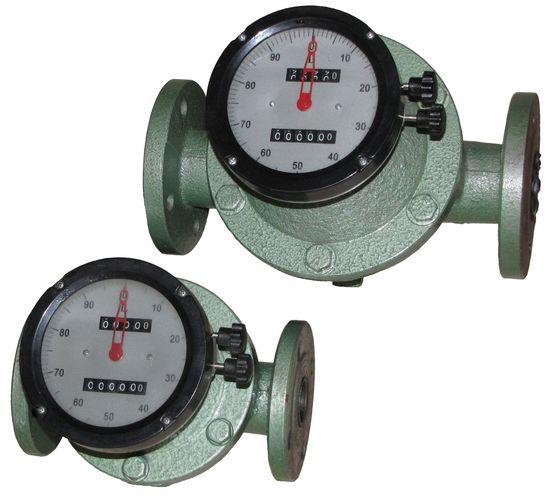

Витратомір пального 833л/хв OGM-80

Витратоміри палива і рідин серії OGM – прецизійний витратомір витіснювальний типу, містить в собі два овальних ротора (лічильник рідини з овальними шестернями).

Серія OGM-I має чавунний корпус, сталеві шестерні з графітовими підшипниками. Можливе застосування в нафтовій, хімічній, фармацевтичній промисловостях.

Принцип вимірювання: дві шестерні овальної форми, обертаючись під напором потоку рідини і перебуваючи в зачепленні, пропускають при кожному обороті певний точний об'єм рідини. Обертання шестерень передаються або в лічильний механізм, (опціонально на геркон).

Переваги даного способу – висока точність вимірювання і розподілу більшості чистих рідин незалежно від їх електропровідності. Ця технологія не пред'являє особливих вимог до профілю трубопроводів і довжинам прямих ділянок до і після витратоміра рідини.

Простота і надійність конструкції дозволяє використовувати ці витратоміри рідин для точного вимірювання кількості: дизельного (пічного) палива, гасу, бензину, моторних, гідравлічних, індустріальних і трансмісійних мастил; водні розчини кислот і спиртів; рослинне масло; масло какао; тварини вершки; жир; фарби а також інших в'язких рідин, по відношенню до яких матеріали, з якого виготовлений витратомір, стійкі.

Витратомір палива і рідин вимірює рідина як самопливом так і під тиском.
Витратомір палива і рідин ОГМ призначений для внутрішньогосподарського обліку!!!

Витратомір палива ОГМ має особливості:

• Компактність і простота роботи;
• Висока точність вимірювання (максимальна похибка ±0,3% ~ ±0,5%);
• Не вимагають формування потоку рідини;
• Не потребують додаткового обладнання;
• Міцний сталевий корпус;
• Ротори з нержавіючої сталі.

Використання овальних шестерень у зчитувальному пристрої витраті палива та рідин забезпечує високу точність вимірювань у широкому діапазоні в'язкості перекачуваного продукту. Витрати рідин OGM можна встановлювати як горизонтально, так і вертикально.

Лічильники серії OGM-I призначені для визначення разової та сумарної витрати рідин, як-от: дизельне паливо, бензин, оливи, нафти тощо. неагресивних до матеріалів, з яких виготовлені лічильники. Для нормальної роботи лічильника необхідно встановити перед ним фільтр із тонкістю фільтрації не більш ніж 0,1 мм.

Лічильники аналогічні за конструкцією счечикам ППО, ДД-25/1,6.

Технічні характеристики

- тип механізму — овальні шестерні

- максимальний тиск рідини — до 16 атм

- приєднання — фланцеве

- матеріал проточної частини — сталь

- точність вимірювань +/- 0,5%

- в'язкість рідини — до 1000 сСт

- робоча температура — від -40 °C до +60 °C

- стрілка + чотирирозрядне табло — для обліку різної витрати, який можна обнулити

— п'ятиразрядне табло для сумарної необнутої витрати.

Ціна виробу:

- FM-I-25: 0,1 літра, 10 літрів/переверт стрілки

- FM-I-40, FM-I-50: 1 літр, 100 літрів/переверт стрілки

- FM-I-80, FM-I-100: 10 літрів, 1000 літрів/переверт стрілки
